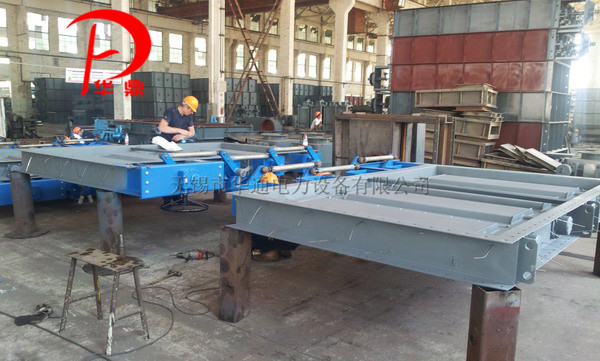

關閉擋板風門
 |
 |
關閉擋板風門用于電廠煙風管路中作截流工質之用，具有全開與全關兩個功能，使系統某一管路工質全部流通或關斷，起閉轉動靈活，驅動力矩小，有較高的嚴密性和能承受較大的工作壓力與工作溫度。
風門啟閉角度90°，啟閉時間小于或等于45秒。用戶在選用關閉擋板風門時，應注意以下事項：
1、關閉擋板風門規格中的寬或長是指風門框架的內邊架的內邊尺寸，寬度是與擋板垂直方向的尺寸。
2、根據與風門相接管道的內邊尺寸，選擇風門規格中相同或相近的規格，單邊允許的大錯位是50mm。
3、風門在管路布置中，應保持擋板軸在水平位置。
4、對系列中未包括，根據用戶要求，可進行特殊設計。
5、驅動力矩與裝置。
為保證風門正常運行，驅動力矩與驅動裝置的選擇由用戶提供風門的大工作壓力與溫度參數值后在風門設計時確定，關閉擋板風門的驅動方式可選手動、氣動和電動三種，本系列設計的風門采用電動驅動裝置。在90°方位旋轉全開與全關，按擋板轉動的方向順時針?lè)较驗?ldquo;開”，逆時針?lè)较驗?ldquo;關”。電動裝置具有力矩保護和限位裝置并能遠方控制操作，電動裝置還具有手、電動切換功能以備安裝調整、檢修時用。電動裝置按輸出轉矩大小可分為50、100、200、400、600、800、1000、1200、1600、2000、2500、4000、5000、6000、10000N·m等十五擋規格供選用。
6、風門訂貨時，應提出使用工況參數。
①高工作壓力（P）KPa。
②高工作溫度℃。
③工作介質
④風門在管路中的用途及位置。
關閉擋板風門現已形成系列規格，用戶可來電咨詢。
7、供貨范圍。
風門本體及驅動裝置。
