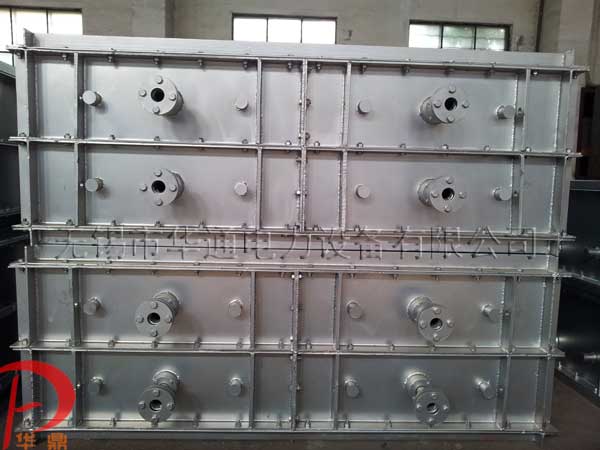

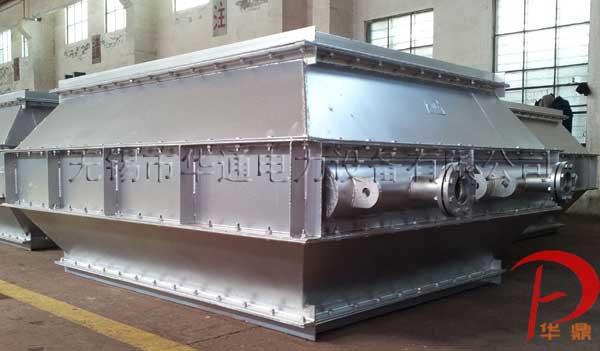

SAH系列暖風器
概述
       SAH系列暖風器是無錫市華通電力設備有限公司生產的用蒸汽加熱空氣的一種電站鍋爐專用熱交換器，該設備的換熱元件是高頻電阻焊螺旋翅片管，它具有結構緊湊，阻力小，散熱面積大，焊接牢固，不易積灰等優點，從而使SAH系列暖風器與其它同類暖風器相比能在不增加阻力的情況下，擴大換熱面積5~6%，節能效果顯著，其阻力特性和傳熱效率均能滿足機組的運行。
       SAH系列暖風器是利用汽輪機低壓抽汽作為熱源來加熱空氣的，電站鍋爐的空氣預熱器入口端采用暖風器后，可以避免在預熱器金屬表面造成的氧腐蝕和三氧化硫造成的硫酸腐蝕，使金屬壁的積灰大為減輕，不致因堵灰造成引風阻力的增加，從而大大延長空氣預熱器的使用壽命，確保機組的安全運行。

結構和技術特點
       SAH系列暖風器是交叉排列的幾組螺旋翅片管束，通過上下聯箱聯接后安裝在金屬框架內，然后根據風道尺寸，由單片或幾片并聯組成的框架式結構，它具有傳熱效果好，阻力小，堅固耐用，安裝維修方便等特點。
       螺旋翅片管束采用整體鍍鋅處理，框架內外涂有耐熱油漆，并聯單片之間及暖風器與風道聯接處均有密封墊，所以暖風器的防銹防腐及密封性能良好。
       SAH系列暖風器設計壓力為1.1MPa，設計溫度為350oC。
       介質流程為交叉流

型號說明及布置形式
       產品型號
       SAH系列代號
       1——布置形式
       3——管排數
       NO—長度系列代號
       C——換熱面積代號
       布置形式
       布置形式用羅馬數字I、II、III表示
       I：暖風器立式布置 II：暖風器水平布置 III：暖風器側立布置
       布置形式可根據電廠風道情況進行選擇：風道水平布置時，可選用I型或III型暖風器，風道垂直于地平時，可選用II型暖風器。
       暖風器單片的外形尺寸和有關數據見圖4和附表1、2、3，暖風器各片均有聯接用的螺栓孔，暖風器與風道聯接時，通過方法蘭（用戶自制或訂貨時注明由我廠提供）用螺栓聯接。

訂貨注意事項
       客戶在訂貨時請?zhí)峁﹩挝坏倪x型依據，以便我們?yōu)槟鷱?fù)核。
       暖風器進風量（m³/h)
       風道截面尺寸（長╳寬）
       進風溫度及要求溫升（oC）
       加熱蒸汽參數——壓力（MPa）、溫度（oC）、熱焓（Kcal/Kg.K）
       大允許風側阻力（mmH2O）
       布置形式
       選定的型號、規格、數量
       交貨方式和交貨時間
       如果通過表1、2、3中系列尺寸組合后仍不能滿足貴廠的風道截面尺寸時，我廠可為您另行設計滿足貴廠要求的專用暖風器。

SAH-口-3系列表
表1
序號 型號 外形尺寸 進出口管外徑
進Φ1/出φ2
A B C
1 SAH-口-3No1 1075 2120 240 76×5/42×3
2 SAH-口-3No2 1075 2320 240 76×5/42×3
3 SAH-口-3No3 1075 2520 240 76×5/42×3
4 SAH-口-3No4 1075 2720 240 76×5/42×3
5 SAH-口-3No5 1075 2920 240 76×5/42×3
6 SAH-口-3No6 1075 3120 240 76×5/42×3
7 SAH-口-3No7 1075 3320 240 76×5/42×3
8 SAH-口-3No8 1075 3520 240 76×5/42×3
9 SAH-口-3No9 1075 3720 240 76×5/42×3
10 SAH-口-3No10 1075 3920 240 76×5/42×3
11 SAH-口-3No11 1075 4120 240 76×5/42×3

序號 換熱面積F1 空氣流通面積F2 螺栓數 參數重量
A-3.5片距 B-4.5時 C-5.5 a b c a b c
1 65.1 49 43.2 1.0066 1.044 1.0657 58 437 398 371
2 72.3 55 48 1.117 1.1586 1.1828 60 474 431 401
3 79.4 61 52.8 1.228 1.2743 1.299 62 510 463 430
4 86.6 67 57.6 1.3384 1.3878 1.417 64 546 496 460
5 93.8 73 62.4 1.449 1.5024 1.5341 66 581 528 490
6 101 79 67.2 1.56 1.6131 1.6512 68 618 561 520
7 108.2 85 72 1.67 1.7316 1.7683 70 654 594 549
8 115.4 91 76.8 1.781 1.8462 1.8854 72 690 626 579
9 122.6 97 81.6 1.892 1.9608 2.0025 74 726 659 609
10 129.8 103 86.4 2.0027 2.0754 2.1196 76 761 691 638
11 137 109 91.2 2.1134 2.19 2.2367 78 797 724 668
SAH-口-4系列表
表2
序號 型號 外形尺寸 進出口管外徑
進Φ1/出φ2
A B C
1 SAH-口-4No1 1075 2120 290 76×5/42×3
2 SAH-口-4No2 1075 2320 290 76×5/42×3
3 SAH-口-4No3 1075 2520 290 76×5/42×3
4 SAH-口-4No4 1075 2720 290 76×5/42×3
5 SAH-口-4No5 1075 2920 290 76×5/42×3
6 SAH-口-4No6 1075 3120 290 76×5/42×3
7 SAH-口-4No7 1075 3320 290 76×5/42×3
8 SAH-口-4No8 1075 3520 290 76×5/42×3
9 SAH-口-4No9 1075 3720 290 76×5/42×3
10 SAH-口-4No10 1075 3920 290 76×5/42×3
11 SAH-口-4No11 1075 4120 290 76×5/42×3

序號 換熱面積F1 空氣流通面積F2 螺栓數 參數重量
a b c a b c a b c
1 85.8 66.2 57.0 1.0066 1.044 1.0657 58 566 515 480
2 95.3 74.1 63.3 1.117 1.1586 1.1828 60 610 554 515
3 104.7 82.0 69.6 1.228 1.2743 1.299 62 654 592 550
4 114.2 89.9 75.9 1.3384 1.3878 1.417 64 699 631 584
5 123.7 97.8 82.3 1.449 1.5024 1.5341 66 743 669 619
6 133.2 105.7 88.6 1.56 1.6131 1.6512 68 787 708 653
7 142.6 113.6 94.9 1.67 1.7316 1.7683 70 831 746 688
8 152.1 121.5 101.2 1.781 1.8462 1.8854 72 875 784 722
9 161.6 129.4 107.5 1.892 1.9608 2.0025 74 920 823 757
10 171.0 137.3 113.8 2.0027 2.0754 2.1196 76 964 861 792
11 180.5 145.1 120.2 2.1134 2.19 2.2367 78 1008 900 826
SAH-口-5系列表
表3
序號 型號 外形尺寸 進出口管外徑
進Φ1/出φ2
A B C
1 SAH-口-5No1 1075 2120 340 76×5/42×3
2 SAH-口-5No2 1075 2320 340 76×5/42×3
3 SAH-口-5No3 1075 2520 340 76×5/42×3
4 SAH-口-5No4 1075 2720 340 76×5/42×3
5 SAH-口-5No5 1075 2920 340 76×5/42×3
6 SAH-口-5No6 1075 3120 340 76×5/42×3
7 SAH-口-5No7 1075 3320 340 76×5/42×3
8 SAH-口-5No8 1075 3520 340 76×5/42×3
9 SAH-口-5No9 1075 3720 340 76×5/42×3
10 SAH-口-5No10 1075 3920 340 76×5/42×3
11 SAH-口-5No11 1075 4120 340 76×5/42×3

序號 換熱面積F1 空氣流通面積F2 螺栓數 參數重量
a b c a b c a b c
1 108.2 84.9 71.9 1.0066 1.044 1.0657 58 705 640 595
2 120.1 94.8 79.9 1.117 1.1586 1.1828 60 762 689 640
3 132.1 104.8 87.8 1.228 1.2743 1.299 62 818 739 684
4 144.0 114.7 95.8 1.3384 1.3878 1.417 64 875 788 729
5 155.9 124.7 103.7 1.449 1.5024 1.5341 66 932 838 773
6 167.9 134.6 111.7 1.56 1.6131 1.6512 68 989 887 818
7 179.8 144.6 119.6 1.67 1.7316 1.7683 70 1045 937 862
8 191.8 154.5 127.6 1.781 1.8462 1.8854 72 1102 986 907
9 203.7 164.5 135.6 1.892 1.9608 2.0025 74 1159 1035 952
10 215.6 174.4 143.5 2.0027 2.0754 2.1196 76 1215 1085 996
11 227.6 184.4 151.5 2.1134 2.19 2.2367 78 1272 1134 1041
